RTL8711DCM 模组设计说明

1. 无线音频模组控制介绍

(1) 无线2.1音频模组控制示意图 图片 （2）无线5.1音频模组控制示意图 图片 （3）无线7.1.2音频模组控制示意图 图片

2. RTL8711DCM 模组PIN 脚图


3. RTL8711DCM 模组硬件线路控制示意图

(1) RTL8711DCM 模组（TX）I2S 硬件控制图


1）DSP 与 RTL8711DCM 模组（TX） 声道 I2S 接线说明

   DSP 作为 Slave 时需要的I2S 信号线:

   I2S_BCLK 、 I2S_LRCLK、 I2S_DATA0、 I2S_DATA1、 GND

  DSP 作为 Master 时需要的I2S 信号线:

  I2S_MCLK、  I2S_BCLK 、 I2S_LRCLK 、I2S_DATA0、 I2S_DATA1 、GND

2）DSP 与 RTL8711DCM 模组（TX） 5.1 声道 I2S 接线说明
  DSP 作为 Slave 时需要的I2S 信号线:

  I2S_BCLK 、 I2S_LRCLK、 I2S_DATA0、 I2S_DATA1、I2S_DATA2、 GND

 DSP 作为 Master 时需要的I2S 信号线:

 I2S_MCLK、  I2S_BCLK 、 I2S_LRCLK 、I2S_DATA0、 I2S_DATA1 、I2S_DATA2、GND

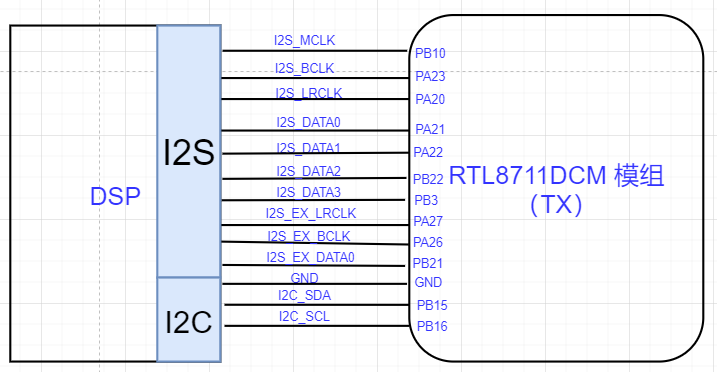

3）DSP 与 无线音频 RTL8711DCM 模组（TX）7.1.2 声道 I2S 接线说明

 DSP 作为 Slave 时需要的I2S 信号线:

 I2S_BCLK 、 I2S_LRCLK、 I2S_DATA0、 I2S_DATA1、I2S_DATA2、I2S_DATA3、
 I2S_EX_LRCLK、I2S_EX_BCLK、I2S_EX_DATA0、 GND

 DSP 作为 Master 时需要的I2S 信号线:

 I2S_MCLK、  I2S_BCLK 、 I2S_LRCLK 、I2S_DATA0、 I2S_DATA1 、I2S_DATA2、I2S_DATA3、
 I2S_EX_LRCLK、I2S_EX_BCLK、I2S_EX_DATA0、 GND

(2) RTL8711DCM 模组（TX）硬件 TDM 控制图


1）DSP 与 RTL8711DCM 模组（TX） 声道 I2S 接线说明

   DSP 作为 Slave 时需要的I2S 信号线:

   I2S_BCLK 、 I2S_LRCLK、 I2S_DATA0、 GND

  DSP 作为 Master 时需要的I2S 信号线:

  I2S_MCLK、  I2S_BCLK 、 I2S_LRCLK 、I2S_DATA0 、GND

2）DSP 与 RTL8711DCM 模组（TX） 5.1 声道 I2S 接线说明
  DSP 作为 Slave 时需要的I2S 信号线:

  I2S_BCLK 、 I2S_LRCLK、 I2S_DATA0、 GND

 DSP 作为 Master 时需要的I2S 信号线:

 I2S_MCLK、  I2S_BCLK 、 I2S_LRCLK 、I2S_DATA0、 GND
3）DSP 与 无线音频 RTL8711DCM 模组（TX）7.1.2 声道 I2S 接线说明

 DSP 作为 Slave 时需要的I2S 信号线:

 I2S_BCLK 、 I2S_LRCLK、 I2S_DATA0、 I2S_EX_LRCLK、
 I2S_EX_BCLK、I2S_EX_DATA0、 GND

 DSP 作为 Master 时需要的I2S 信号线:

 I2S_MCLK、  I2S_BCLK 、 I2S_LRCLK 、I2S_DATA0、
 I2S_EX_LRCLK、I2S_EX_BCLK、I2S_EX_DATA0、 GND

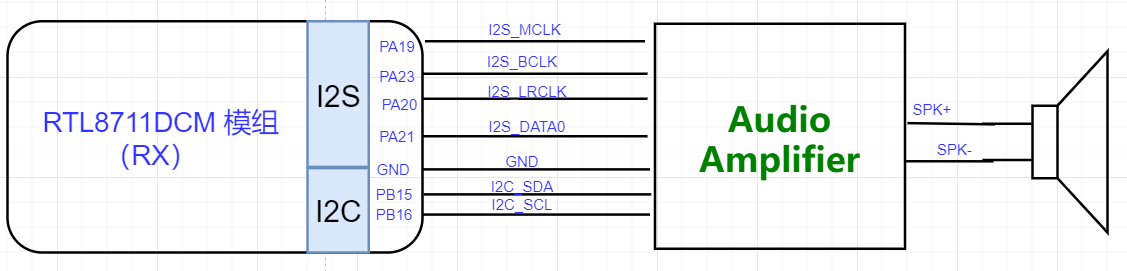

(3) RTL8711DCM 模组（RX）硬件控制图
