RTL8711DCM 演示板接线说明

1.无线音频演板控制介绍

(1) 无线2.1音频演示板控制示意图 图片 （2）无线5.1音频演示板控制示意图 图片 （3）无线7.1.2音频演示板控制示意图

2. 无线音频演板接线介绍

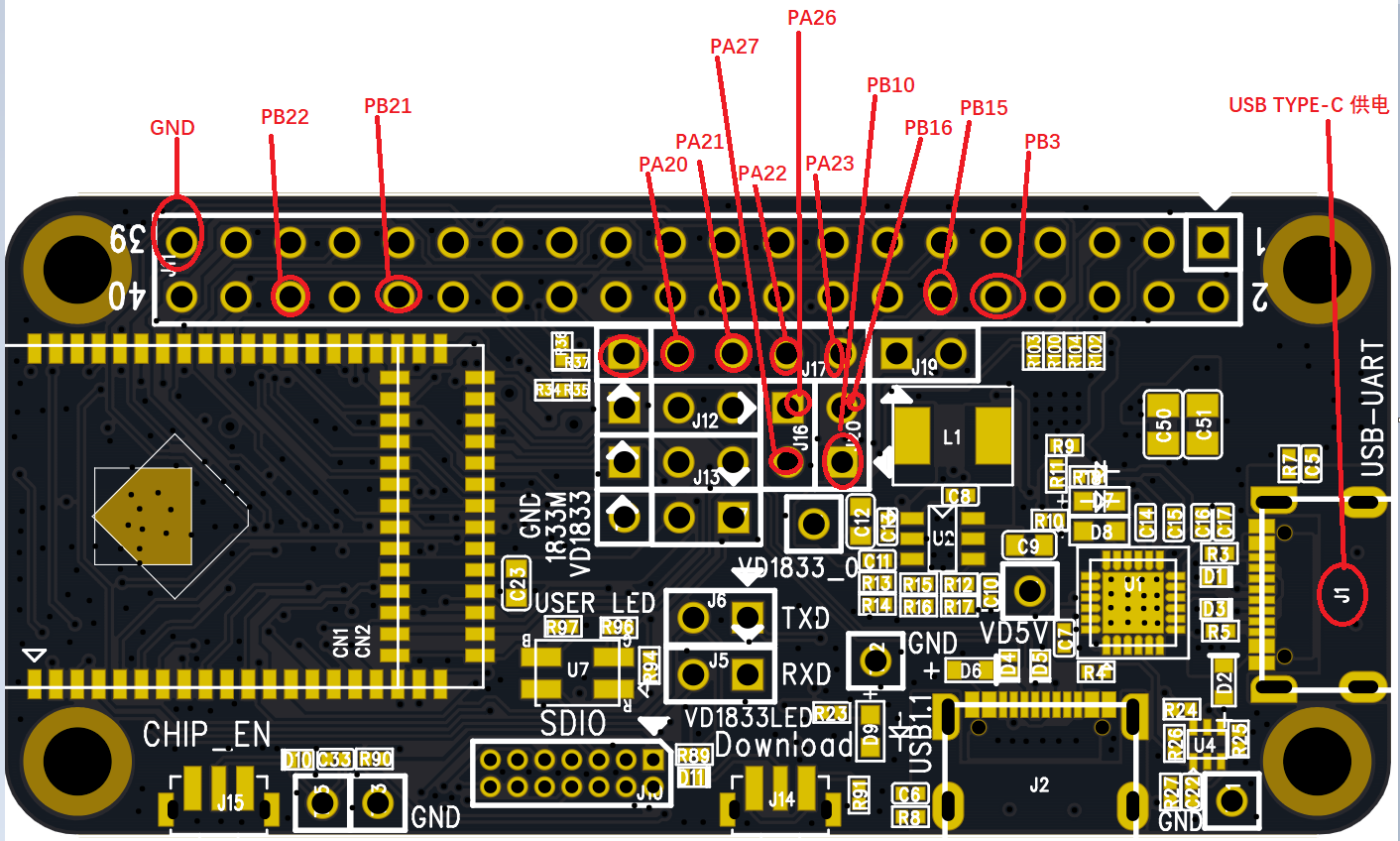

（1) 无线音频TX 演示板 I2S、I2C 控制引脚示意图

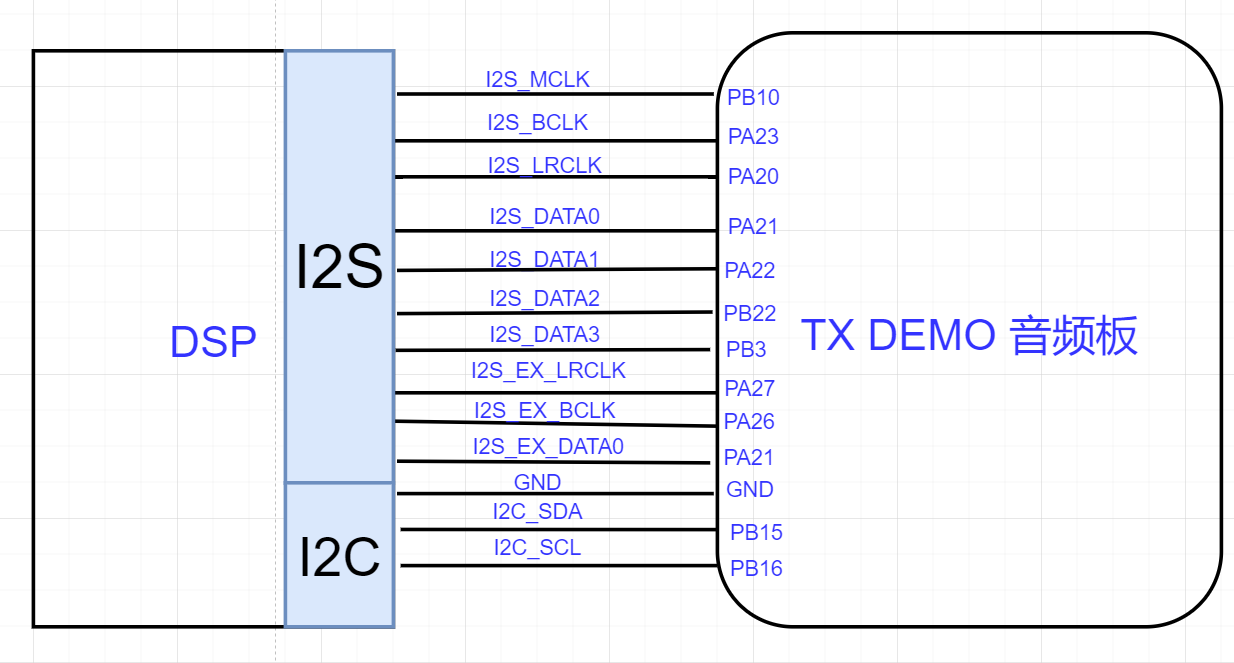

（2) DSP 与 无线音频TX 演示板 I2S、I2C 接线示意图

图片 1）DSP 与 无线音频TX 演示板 2.1 声道 I2S 接线说明

DSP 作为 Slave 时需要的I2S 信号线: I2S_BCLK 、 I2S_LRCLK、 I2S_DATA0、 I2S_DATA1、 GND

DSP 作为 Master 时需要的I2S 信号线:
I2S_MCLK、  I2S_BCLK 、 I2S_LRCLK 、I2S_DATA0、 I2S_DATA1 、GND

2）DSP 与 无线音频TX 演示板 5.1 声道 I2S 接线说明

DSP 作为 Slave 时需要的I2S 信号线:
I2S_BCLK 、 I2S_LRCLK、 I2S_DATA0、 I2S_DATA1、I2S_DATA2、 GND

DSP 作为 Master 时需要的I2S 信号线:
I2S_MCLK、  I2S_BCLK 、 I2S_LRCLK 、I2S_DATA0、 I2S_DATA1 、I2S_DATA2、GND

3）DSP 与 无线音频TX 演示板 7.1.2 声道 I2S 接线说明

DSP 作为 Slave 时需要的I2S 信号线:
I2S_BCLK 、 I2S_LRCLK、 I2S_DATA0、 I2S_DATA1、I2S_DATA2、I2S_DATA3、
I2S_EX_LRCLK、I2S_EX_BCLK、I2S_EX_DATA0、 GND

DSP 作为 Master 时需要的I2S 信号线:
I2S_MCLK、  I2S_BCLK 、 I2S_LRCLK 、I2S_DATA0、 I2S_DATA1 、I2S_DATA2、I2S_DATA3、
I2S_EX_LRCLK、I2S_EX_BCLK、I2S_EX_DATA0、 GND

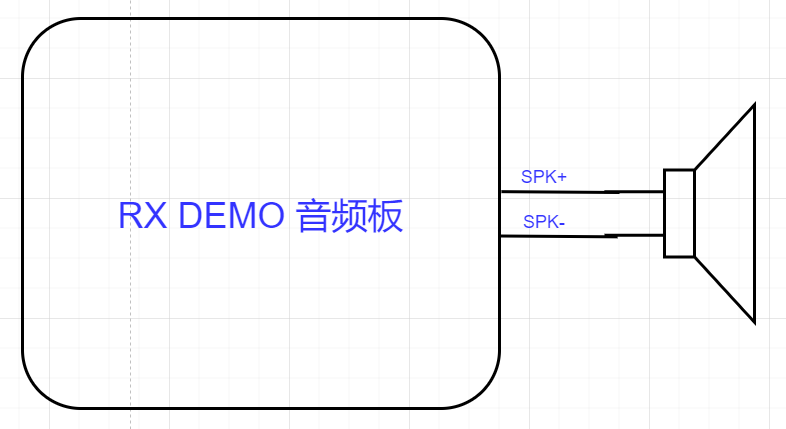

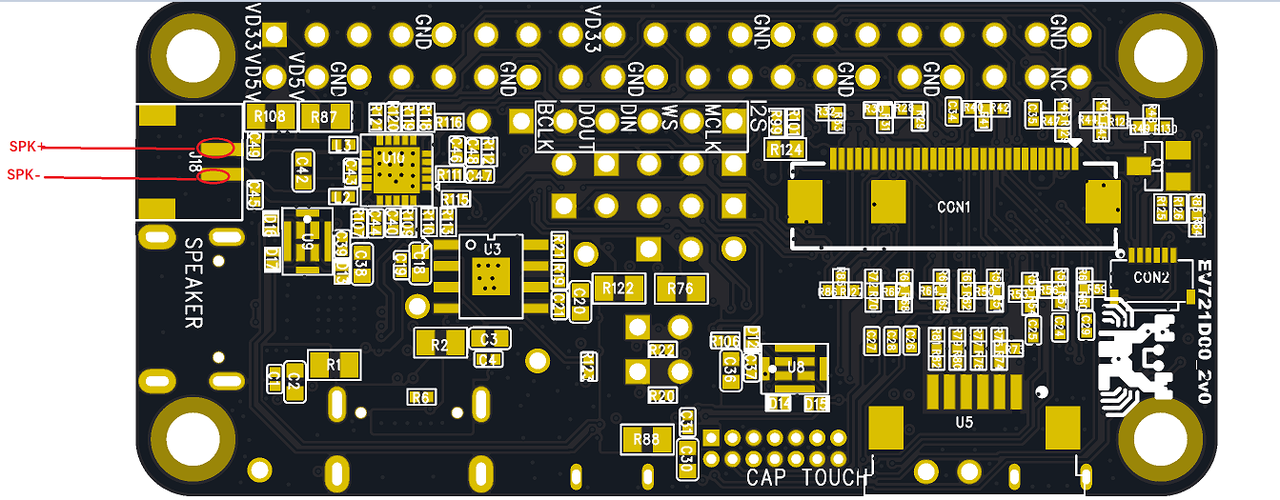

(3) 无线音频RX 演示板 接线示意图
