WB30D-1711DCMV1开发板介绍¶

1 产品概述¶

WB30D-1711DCMV1 具有丰富的功能和出色的性能，适用于多种物联网应用场景。该模组集成了高性能的 MCU、双频 WiFi 和蓝牙功能，可满足不同设备的通信需求。其内部结构设计合理，通过嵌入式调节器为各模块提供稳定的电源供应，同时具备多种电源管理模式以降低功耗。丰富的接口资源使其能够方便地与外部设备进行连接和通信，如传感器、显示屏等。在射频性能方面，无论是 WiFi 还是蓝牙，都能提供可靠的无线连接，确保数据传输的稳定性和高效性。该模组在智能家居、工业物联网、智能穿戴设备等领域具有广泛的应用前景，能够为各类智能设备提供强大的无线通信能力和数据处理能力，助力实现智能化控制和数据交互。

2 外观尺寸¶

产品图片¶

正面

背面

产品尺寸¶

长：65mm ；宽：30mm

3 特性¶

• 支持双频 WiFi 和蓝牙：支持 WLAN 双频（2.4GHz 和 5GHz）以及低功耗蓝牙 5.0，集成了 Real - M300 高性能 MCU、WLAN MAC、基带、射频和蓝牙等功能，可实现完整的 Wi - Fi 和 BLE 5.0 协议功能。
• 多种工作模式与节能机制：工作电压范围为 3.0V - 3.6V，支持多种低功耗模式，如睡眠模式和深度睡眠模式，在不同模式下各功能模块可灵活配置电源和时钟以降低功耗。例如，在睡眠模式下，多数功能模块可进行电源门控或时钟门控；在深度睡眠模式下，除 AON 功能外所有功能关闭，以实现超低功耗。
• 丰富的接口资源：提供可配置的 GPIO 口，便于控制外围设备；集成内部存储器，支持简单应用程序开发；具备多种通信接口，如 UART、SPI、QSPI/OSPI、I2C 等，还提供高速连接接口 SDIO 和 USB，以及音频功能（包括数字麦克风接口和 I2S）。
• 高性能处理器：内置低功耗 KM4 MCU（基于 Armv8.1 - M 架构，兼容 Cortex - M55 指令集），主频最高可达 345MHz，具有增强的调试功能、浮点计算、数字信号处理扩展指令等特性；同时还有低功耗 KM0 MCU（基于 Armv8 - M 基线架构，兼容 Cortex - M23 指令集），主频最高可达 115MHz，指令集简单、代码尺寸小，与 KM4 处理器代码和工具兼容，适用于对功耗敏感的快速响应操作，如电源管理和网络协议处理。

• 可靠的射频性能

  • WiFi 射频特性：在 2.4GHz 频段，遵循 IEEE 802.11b/g/n 标准，支持多种调制方式和传输速率，发射功率和接收灵敏度表现良好；在 5GHz 频段，遵循 IEEE 802.11a/n 标准，同样具备出色的发射和接收性能，且天线具备多样性功能，可通过外部 RF 开关选择最佳天线以减少信道衰落影响，同时采用实时校准机制确保无线电系统稳定运行。
  • 蓝牙射频特性：符合蓝牙 5.0 规格，在 2.4GHz 频段工作，发射功率和接收灵敏度满足相关标准，支持多种蓝牙功能，如快速 AGC 控制、多种功率等级、增强型功率控制以及低功耗模式（如 BLE）。

4 应用方向¶

• 智能家居（照明控制、开关和插头、家电等）
• 工业 4.0
• 低功耗物联网设备（低功耗 Wi-Fi 摄像头、智能门锁等）
• 智能穿戴设备
• 便携式设备
• 游戏配件
• 无线音频设备
• 智能交互玩具等

5 主要参数¶

电气参数

• 工作电压：3.0V - 3.6V。
• 工作温度：-30℃ to 85℃。
• 存储温度：-40℃ to 125℃。

射频参数

WiFi（2.4GHz）

• 发射功率：802.11b@11Mbps 可达 18dBm；802.11g@54Mbps 可达 17dBm；802.11n@N20 MCS7 可达 16dBm；802.11n@N40_MCS7 可达 16dBm。
• 接收灵敏度：802.11b@11Mbps 可达 - 85dBm；802.11g@54Mbps 可达 - 73dBm；802.11n@N20 MCS7 可达 - 68dBm；802.11n@N40 MCS7 可达 - 65dBm。

WiFi（5GHz）

• 发射功率：802.11a@54Mbps 可达 13dBm；802.11n@N20_MCS7 可达 12dBm；802.11n@N40_MCS7 可达 12dBm。
• 接收灵敏度：802.11a@54Mbps、802.11n@N20 MCS7、802.11n@N40 MCS7 相关参数未详细给出（参考文档后续部分或实际产品详细规格）。

• 蓝牙

• 发射功率：0 - 10dBm（BLE，GPSK/1Mbps 和 GPSK/2Mbps）。

• 接收灵敏度：≤ - 95dB（灵敏度 LE1M@PER<30.8%）；≤ - 93dB（灵敏度 LE2M@PER<30.8%）。

6 管脚定义¶

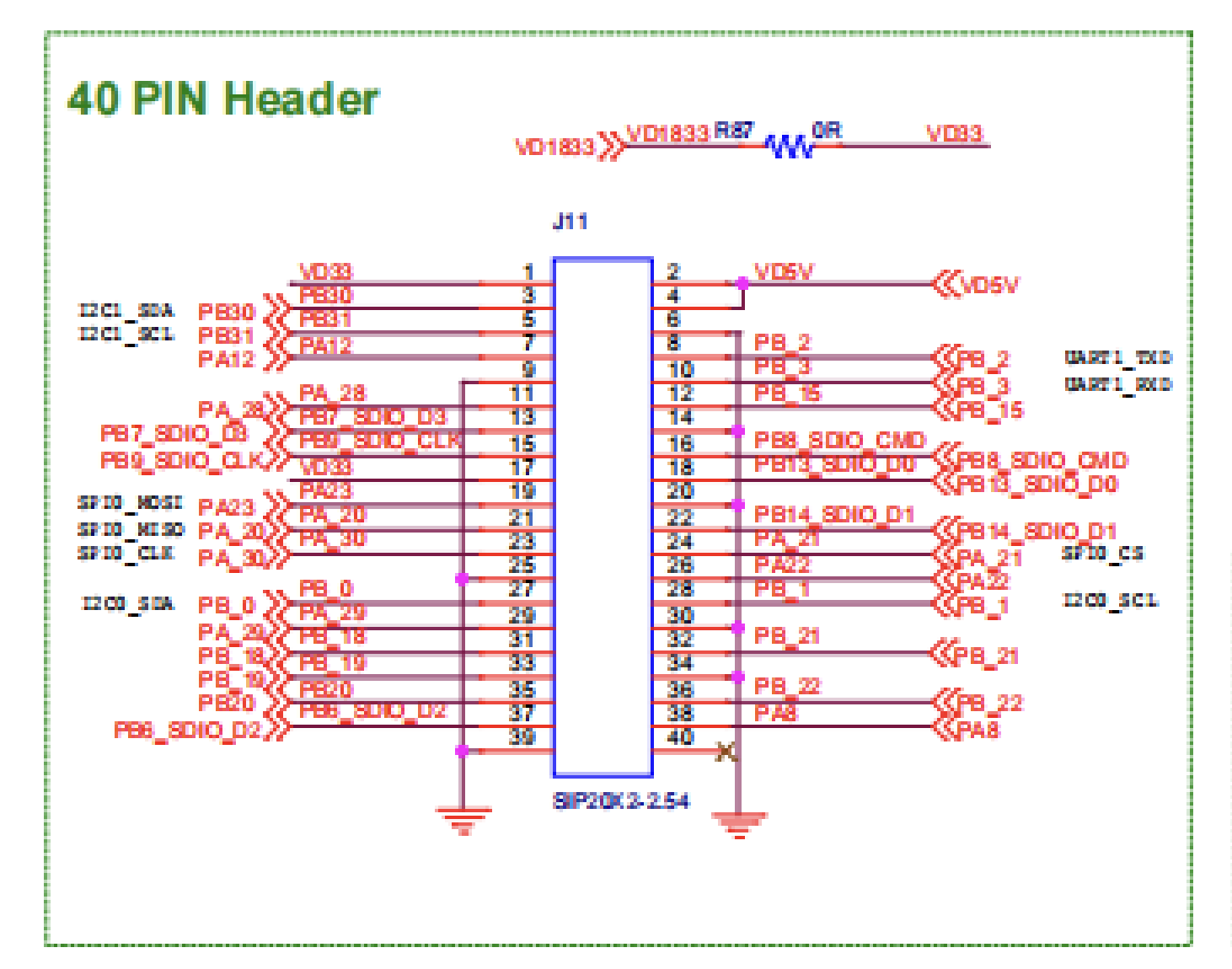

7 原理图¶
