WiFi音响+蓝牙的模组技术常见问题解答¶

Q1：模块是否支持红外遥控解码？¶

支持红外解码功能。

Q2：模块工作和待机时的功耗¶

Q3：模块的 WIFI 和 BT 芯片架构¶

采用单 SOC 芯片集成 WIFI 和 BT 功能。

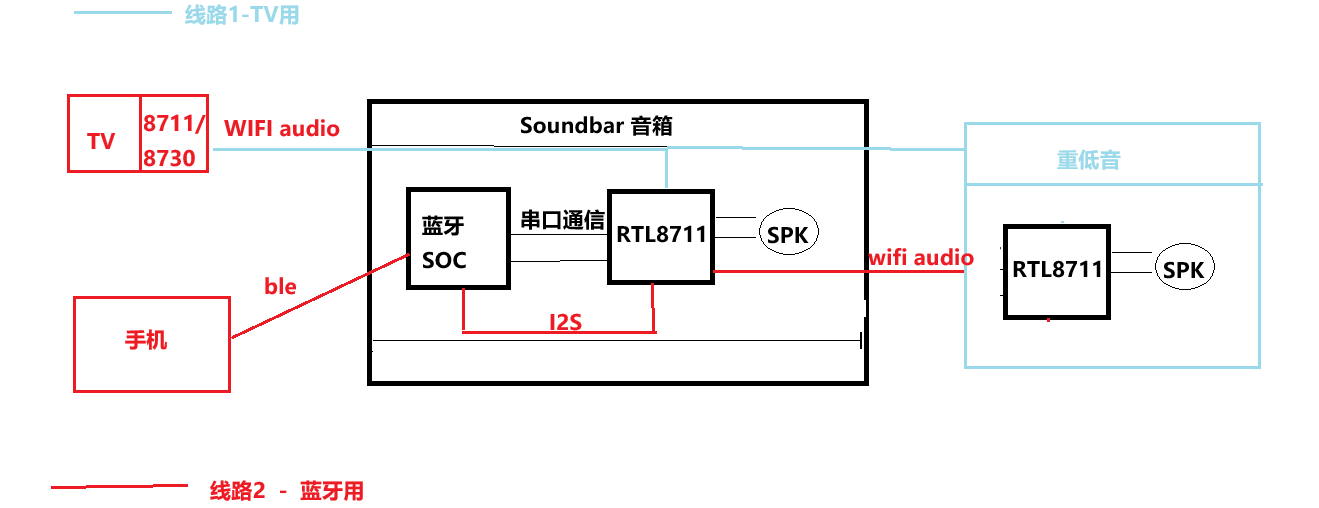

Q4：是否支持在线 TX/RX 转换¶

支持情况：¶

• 不支持 WIFI 模式的 TX/RX 在线转换
• BT 模式限制：
  • SOC 仅支持 BLE5.0
  • 不支持 Classic BT
  • 无法通过手机蓝牙传输音频

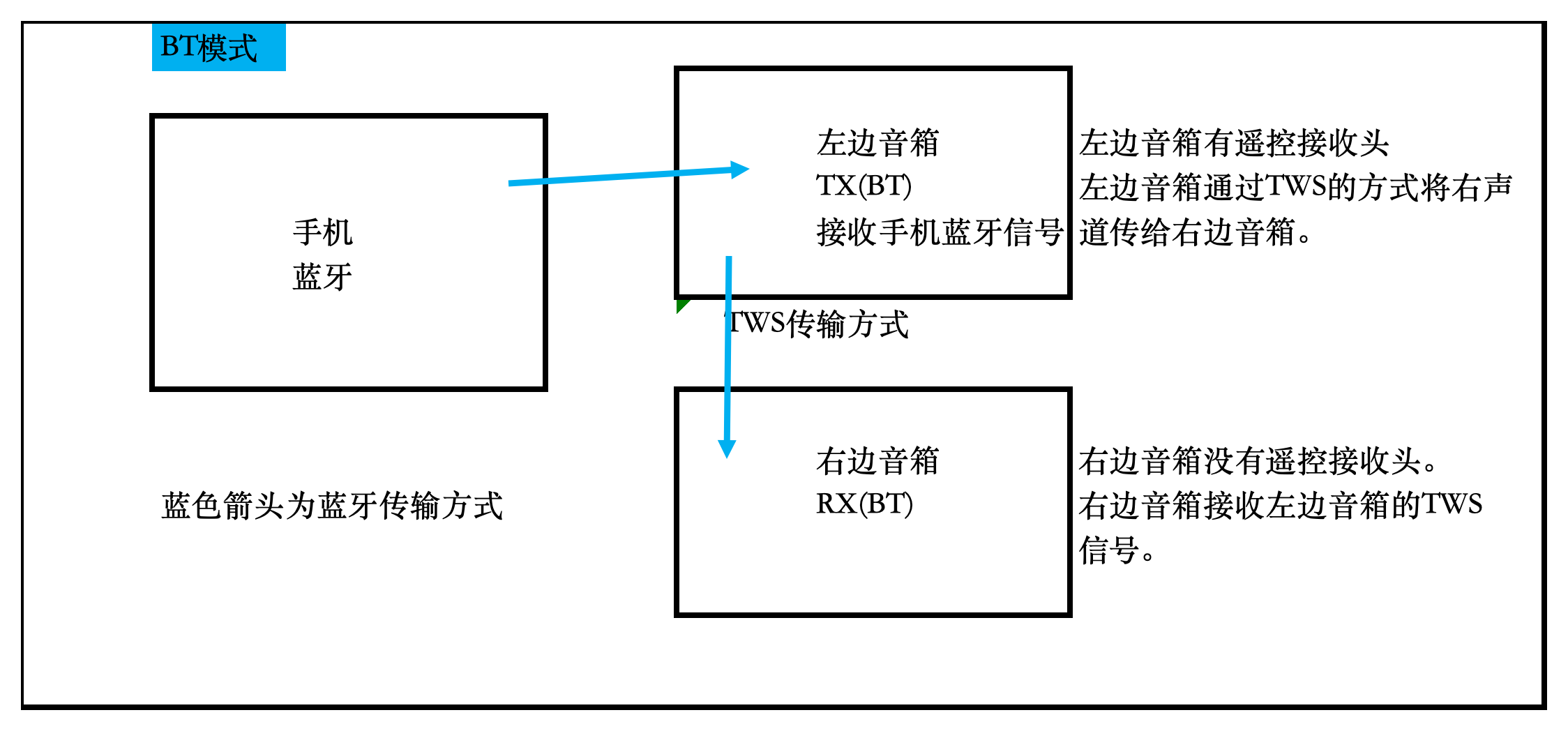

Q5：蓝牙 TWS 功能实现¶

• 不支持 原生蓝牙 TWS 功能
• 替代方案：
• BT 模式下左音箱（带遥控接收头）作为 TX
• 通过 TWS 方式传输右声道至右音箱
• 右音箱（无遥控接收头）作为 RX 接收 TWS 信号

Q6：WIFI传输相关问题¶

WIFI丢包重传机制¶

问：WIFI是否有丢包重传，重传会尝试多少次？

答：WIFI支持丢包重传，但重传仅会尝试1次。这种设计在确保快速响应的同时，避免了过多资源的消耗。

Q7 WiFi联盟认证¶

问：是否有WiFi联盟认证？

答：认证一般是我们协助客户过，有其他客户已经有了相关认证经验。

Q8：休眠唤醒相关问题¶

单独休眠唤醒时间¶

问：TX/RX单独进入休眠的唤醒时间是多久？

答：

• 系统休眠唤醒速度通常小于100ms
• 实际应用中的做法：
  • TX关闭
  • RX进入休眠并进行BLE扫描
  • TX功耗：<11mA
  • RX功耗：约15mA（主要由BLE扫描引起）

连接状态下的休眠唤醒¶

问：TX和RX保持连接时休眠唤醒，唤醒时间是多久？

答：

• TX作为AP（访问点）不能进入休眠，需保持激活状态维持连接
• 仅RX可以进入休眠
• 唤醒速度通常小于100ms

Q9：配对和传输相关问题¶

配对时间影响因素¶

问：TX和RX的配对时间是否与距离有关？

答：配对时间与距离无关，主要取决于硬件和协议的配置。

传输稳定性¶

问：一台路由器满带宽传输时的稳定性如何？

答：

• TX/RX间隔30cm时不会出现杂音或断连，rssi值达到28dBm左右
• 传输距离在2米内可实现稳定连接，rssi值达到40dBm左右
• 需考虑环境因素（信号干扰、设备质量等）

天线连接距离¶

问：板载天线和外接天线的最大连接距离有多远？

答：在办公室环境下：

• 板载天线的空旷视距最大连接距离：20米
• 外接天线的空旷视距最大连接距离：40米

Q10：音频处理相关问题¶

电子分频¶

问：电子分频的概念是什么？

答：

• 主动分频：高音和低音喇叭由独立功放推动
• 全频：高音和低音到同一功放输出

RX接收频率¶

问：RX接收是全频的吗？

答：

• RX接收为全频信号
• 分频处理：
  • 可通过软件计算实现
  • 可由后端DSP处理
  • 需根据软件算力选择处理方案
  • 专业音箱通过DSP负责音效处理

音频通道功率¶

问：FL、FR等通道的功率如何确定？

答：

• 需根据功放功率和喇叭性能确定
• 参考配置：
  • 高音：最大功率25W×7
  • 低音：功率60W×2
• 可根据实际需求和设备参数设计

音频输出格式支持¶

问：能不能走PDM的方式输出？10通道全走I2S是否可以？

答：

• 所有通道都是I2S输出方式
• 不支持PDM输出格式，可以支持TDM格式
• 10通道全部使用I2S输出是可以的

多声道支持能力¶

问：每一个RX都在96kHz的情况下，最多可以支持几通道？

答：

• 96kHz采样率下可以支持4-6声道左右
• 具体声道数量取决于系统负载和处理能力
• 建议根据实际应用需求进行测试验证

Q11：数据格式与硬件问题¶

I2S数据格式¶

问：TX给出的i2s数据是PCM格式，是否需要解码？

答：

• TX输出为PCM格式，无需解码
• RX直接将信号传递到功放
• 音频处理（分频、均衡等）在软件层面进行
• 处理方案需配合功放和喇叭功率需求
