RTL8711DCM与MCU接口设计指南
Phaten IoT RTL8711DCM模组硬件接口配置与MCU交互完整参考文档
概述
本文档详细介绍了**RTL8711DCM WiFi模组**与主控MCU、SOC的硬件接口设计方案,包括串口通信、I2S音频接口、GPIO控制等关键功能的引脚配置和电路设计参考。

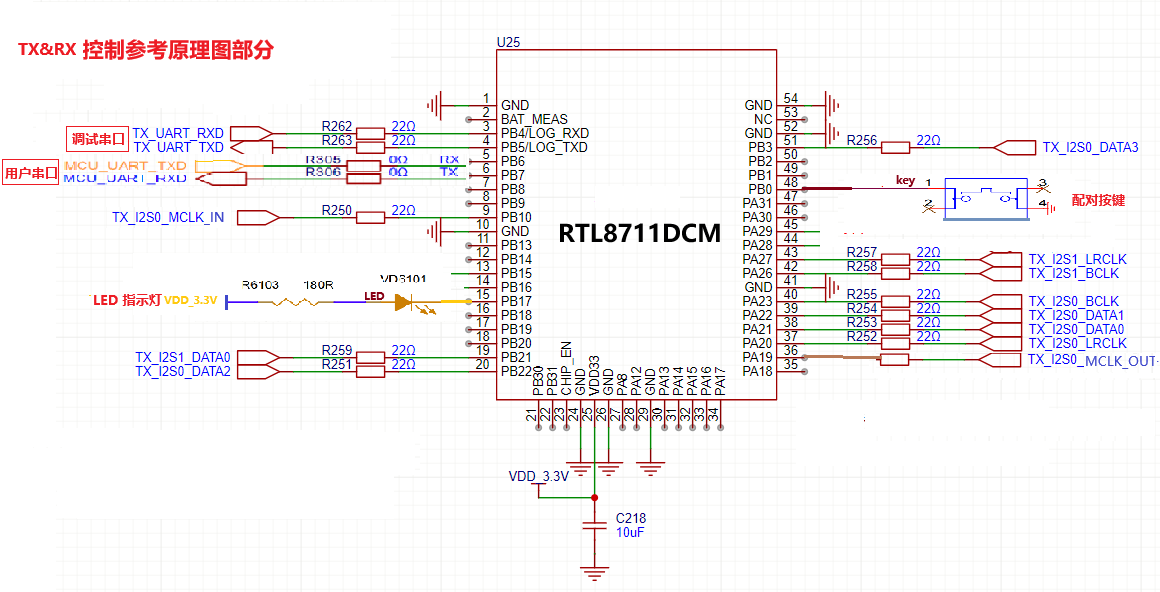

1. 硬件接口参考原理图

2. 核心功能接口配置
2.1 调试串口接口
RTL8711DCM 模组提供专用调试串口,用于系统日志输出和开发调试。
模组引脚 | 功能定义 | 说明 |
PB4 | UART_LOG_RX | 调试串口接收端 |
PB5 | UART_LOG_TX | 调试串口发送端 |
2.2 MCU通信串口接口
RTL8711DCM 与外部MCU的主要数据通信接口。
模组引脚 | 功能定义 | 说明 |
PB6 | UART_TX | 与MCU通信发送端 |
PB7 | UART_RX | 与MCU通信接收端 |
2.3 用户控制接口
2.3.1 配对按键接口
模组引脚 | 功能定义 | 说明 |
PB0 | 配对按键 | WiFi配对/重置功能按键 |
2.3.2 LED状态指示
模组引脚 | 功能定义 | 说明 |
PB17 | LED指示灯 | 模组工作状态指示 |
3. I2S音频接口配置
3.1 I2S音频输入接口(TX)
RTL8711DCM 支持双路I2S音频输入,适用于立体声音频采集应用。
3.1.1 主时钟信号
模组引脚 | 信号定义 | 功能说明 |
PB10 | I2S_IN_MCLK | I2S输入主时钟信号 |
3.1.2 第一路I2S输入信号
模组引脚 | 信号定义 | 功能说明 |
PA23 | I2S0_IN_BCLK | 第一路位时钟信号 |
PA20 | I2S0_IN_LRCLK | 第一路左右声道时钟 |
PA21 | I2S0_IN_DATA0 | 第一路数据线0 |
PA22 | I2S0_IN_DATA1 | 第一路数据线1 |
PB22 | I2S0_IN_DATA2 | 第一路数据线2 |
PB23 | I2S0_IN_DATA3 | 第一路数据线3 |
3.1.3 第二路I2S输入信号
模组引脚 | 信号定义 | 功能说明 |
PA26 | I2S1_IN_BCLK | 第二路位时钟信号 |
PA27 | I2S1_IN_LRCLK | 第二路左右声道时钟 |
PB21 | I2S1_IN_DATA0 | 第二路数据线0 |
3.2 I2S音频输出接口(RX)
RTL8711DCM 提供I2S音频输出功能,支持多声道音频播放。
3.2.1 主时钟信号
模组引脚 | 信号定义 | 功能说明 |
PA19 | I2S_OUT_MCLK | I2S输出主时钟信号 |
3.2.2 I2S输出信号组
模组引脚 | 信号定义 | 功能说明 |
PA23 | I2S0_OUT_BCLK | 输出位时钟信号 |
PA20 | I2S0_OUT_LRCLK | 输出左右声道时钟 |
PA21 | I2S0_OUT_DATA0 | 输出数据线0 |
PB18 | I2S0_OUT_DATA1 | 输出数据线1 |
PB19 | I2S0_OUT_DATA2 | 输出数据线2 |
PB20 | I2S0_OUT_DATA3 | 输出数据线3 |
第二部分:RTL8711DCM与SOC功放一体化设计
4. SOC功放一体化设计方案
4.1 音频发送(TX)参考设计

4.1.1 电源管理系统
RTL8711DCM 音频发送端采用多级电源管理方案,确保系统稳定运行。
DC-DC电源配置
电源芯片 | 输出电压 | 供电对象 | 功能说明 |
LD1117 | 3.3V LDO | 模组和USB声卡 | 线性稳压器,低噪声 |
DC-DC XC2036 | 1.8V/0.9V | USB声卡 | 开关电源,高效率 |
4.1.2 TX I2S-TDM音频输入接口
RTL8711DCM 发送端I2S-TDM接口配置,支持高质量音频传输。
模组引脚 | 信号定义 | 功能说明 |
PB10 | I2S_IN_MCLK | I2S输入主时钟信号 |
PA23 | I2S0_IN_BCLK | 第一路位时钟信号 |
PA20 | I2S0_IN_LRCLK | 第一路左右声道时钟 |
PA21 | I2S0_IN_DATA0 | 第一路数据线0 |
4.1.3 TX端串口接口
调试串口
模组引脚 | 功能定义 | 说明 |
PB4 | UART_LOG_RX | 调试串口接收端 |
PB5 | UART_LOG_TX | 调试串口发送端 |
MCU通信串口
模组引脚 | 功能定义 | 说明 |
PB6 | UART_TX | 与MCU通信发送端 |
PB7 | UART_RX | 与MCU通信接收端 |
4.2 音频接收(RX)参考设计

4.2.1 电源系统配置
RTL8711DCM 音频接收端电源系统设计,支持音箱功放应用。
电源配置方案
电源类型 | 输出规格 | 供电对象 | 应用说明 |
AC-DC开关电源 | 19V DC | 音箱系统 | 主电源供应 |
DC-DC转换器 | 3.3V | RTL8711DCM模组 | 模组工作电源 |
4.2.2 用户控制接口
RTL8711DCM 接收端提供按键和LED指示灯接口,用于用户交互和状态指示。
模组引脚 | 功能定义 | 说明 |
PB0 | 配对按键 | WiFi配对/重置功能 |
PB1 | 开关按键 | 设备电源开关控制 |
PB30 | 音量加按键 | 音量增加控制 |
PB31 | 音量减按键 | 音量减少控制 |
PB17 | LED指示灯 | 设备状态指示 |
4.2.3 功放驱动控制
RTL8711DCM 集成 ACM8625P 功放芯片控制接口,实现高品质音频输出。
I2C控制接口
模组引脚 | 信号定义 | 功能说明 |
PB8 | I2C-SDA | 功放芯片数据线 |
PB9 | I2C-SCL | 功放芯片时钟线 |
I2S音频数据接口
模组引脚 | 信号定义 | 功能说明 |
PA20 | I2S_LRCK | 左右声道时钟信号 |
PA21 | I2S_DATA | 音频数据信号 |
PA23 | I2S_BCK | 位时钟信号 |
功放控制信号
模组引脚 | 信号定义 | 功能说明 |
PB2 | AMP_PWR_EN | 功放电源使能(高有效) |
PA30 | AMP_FAULT | 功放故障状态检测 |
PA31 | AMP_MUTE | 功放静音控制 |
PB20 | AMP_PDN | 功放掉电控制 |
