dev RTL8711

1 射频功耗

工作状态 模式 速率 功率 平均值 峰值 单位
TX 2.4GHz11b 11Mbps +18dBm 254 500 mA
TX 2.4GHz11g 54Mbps +16dBm 224 500 mA
TX 2.4GHz11n HT40 MCS7 +15dBm 206 500 mA
TX 5GHz11a 54Mbps +16dBm 297 500 mA
TX 5GHz11n HT40 MCS7 +15dBm 286 500 mA
工作状态 模式 速率 平均值 峰值 单位
RX 2.4GHz11b 11Mbps 49 65 mA
RX 2.4GHz11g 54Mbps 59 77 mA
RX 2.4GHz11n HT40 MCS7 63 77 mA
RX 5GHz11a 54Mbps 61 77 mA
RX 5GHz11n HT40 MCS7 65 77 mA

2. 射频技术指标

2.1基本射频特性 - 2.4GHz

  • 无线标准：IEEE 802.11b/g/n。
  • 通讯频率范围：2.412 - 2.484GHz（2.4GHz ISM Band）。
  • 调制方法：DSSS、DBPSK、DQPSK、CCK和OFDM（BPSK/QPSK/16 - QAM/64 - QAM）。
  • 传输速率：802.11b支持1、2、5.5、11Mbps；802.11g支持6、9、12、18、24、36、48、54Mbps；802.11n - 2.4 HT20和HT40均支持MCS0 - 7。
  • 天线类型：PCB天线。

2.2发射性能

参数项 最小值 典型值 最大值 EVM
802.11b@11Mbps 16dBm 18dBm 20dBm ≤ - 13dB
802.11g@54Mbps 15dBm 17dBm 19dBm ≤ - 25dB
802.11n@N20 MCS7 14dBm 16dBm 18dBm ≤ - 27dB
802.11n@N40_MCS7 14dBm 16dBm 18dBm ≤ - 27dB
频偏误差 -12ppm 12ppm

2.3接收性能

RX 典型值 单位
PER<8% 802.11b@11Mbps ≤ - 85 dBm
PER<10% 802.11g@54Mbps ≤ - 73 dBm
PER<10% 802.11n@N20 MCS7 -68 dBm
PER<10% 802.11n@N40 MCS7 -65 dBm

2.4基本射频特性 - 5GHz

  • 无线标准：IEEE 802.11a/n。
  • 通讯频率范围：5.180 - 5.825GHz。
  • 调制方法：OFDM（BPSK/QPSK/16 - QAM/64 - QAM）。
  • 传输速率：802.11a支持6、9、12、18、24、36、48、54Mbps；802.11n HT20和HT40均支持MCS0 - 7。
  • 天线类型：PCB天线。

2.5发射性能

参数项 最小值 典型值 最大值 EVM
802.11a@54Mbps 11dBm 13dBm 15dBm ≤ - 25dB
802.11n@N20_MCS7 10dBm 12dBm 14dBm ≤ - 27dB
802.11n@N40_MCS7 10dBm 12dBm 14dBm ≤ - 27dB
频偏误差 -12ppm 12ppm

2.6接收性能

RX 单位
PER<10% 802.11a@54Mbps dBm
PER<10% 802.11n@N20 MCS7 dBm
PER<10% 802.11n@N40 MCS7 dBm

2.7蓝牙技术指标

  • 蓝牙规格：蓝牙5.0。
  • 工作频率：2.402 - 2.480GHz。

2.8射频技术参数

模式 速率 功率(dBm) 频率(Khz) 灵敏度
BLE GPSK/1Mbps 0 - 10 ±75 ≤ - 95dB（灵敏度LE1M@PER<30.8%）
BLE GPSK/2Mbps 0 - 10 ±75 ≤ - 93dB（灵敏度LE2M@PER<30.8%）

3. 硬件设计指南

3.1天线设计注意事项

为确保Wi - Fi性能最优，模组天线部分与其他金属件距离至少15mm以上。

2 Pin描述

2.1 Pin定义图

8711 模组图片.png

2.2 Pin定义

序号 Pin定义 I0类型 功能
1 GND G 地
2 BAT MEAS I/0 battery voltage measurement
3 PB4 I/0 LOG RXD
4 PB5 I/0 LOG TXD
5 PB6 I/0 GPIO PB6
6 PB7 I/0 GPIO PB7
7 PB8 I/0 GPIO PB8
8 PB9 I/0 GPIO PB9
9 PB10 I/0 GPI0 PB10/音频发射模式 - I2S - IN - MCLK PIN
10 GND G 地
11 PB13 I/0 GPIO PB13
12 PB14 I/0 GPIO PB14
13 PB15 I/0 GPIO PB15/IIC - SDA
14 PB16 I/0 GPI0 PB16/IIC - SCL
15 PB17 I/0 GPI0 PB17/音频接收模式 - I2S - OUT - DATA1 PIN
16 PB18 I/0 GPIO PB18
17 PB19 I/0 GPIO PB19
18 PB20 I/0 GPIO PB20
19 PB21 I/0 GPIO PB21
20 PB22 I/0 GPI0 PB22/音频发射模式 - 12S - IN - DATA2 PIN
21 PB30 I/0 GPIO PB30
22 PB31 1/0 GPIO PB31
23 CHIP EN RST Chip enable or shut - down selected pin 1: Enable the chip 0: Shut down the chip 模组内部有3.3V上拉
24 GND G 地
25 VDD33 P VCC
26 GND G 地
27 PA8 I/0 GPIO PA8
28 PA12 I/0 GPIO PA12
29 GND G 地
30 PA13 I/0 GPIO PA13
31 PA14 I/0 GPI0 PA14
32 PA15 I/0 GPI0 PA15
33 PA16 I/0 GPIO PA16
34 PA17 I/0 GPIO PA17
35 PA18 I/0 GPIO PA18
36 PA19 I/0 GPI0 PA19/音频接收模式 - I2S - OUT - MCLK PIN
37 PA20 I/0 GPI0 PA20/音频发射模式 - I2S - IN - LRCLK PIN/音频接收模式 - 12S - OUT - LRCLK PIN
38 PA21 I/0 GPI0 PA21/音频发射模式 - I2S - IN - DATA0 PIN
39 PA22 I/0 GPI0 PA22/音频发射模式 - 12S - IN - DATA1 PIN/音频接收模式 - 12S - OUT - DATA0 PIN
40 PA23 I/0 GPI0 PA23/音频发射模式 - 12S - IN - BCLK PIN/音频接收模式 - 12S - OUT - BCLK PIN
41 GND G 地
42 PA26 I/0 GPI0 PA26 / UART TX
43 PA27 1/0 GPIO PA27 / UART RX
44 PA28 I/0 GPIO PA28
45 PA29 I/0 GPIO PA29
46 PA30 I/0 GPIO PA30
47 PA31 I/0 GPI0 PA31
48 PBO I/0 GPIO PBO
49 PB1 I/0 GPIO PB1
50 PB2 I/0 GPIO PB2
51 PB3 I/0 GPIO PB3
52 GND G 地
53 NC No connect
54 GND G 地

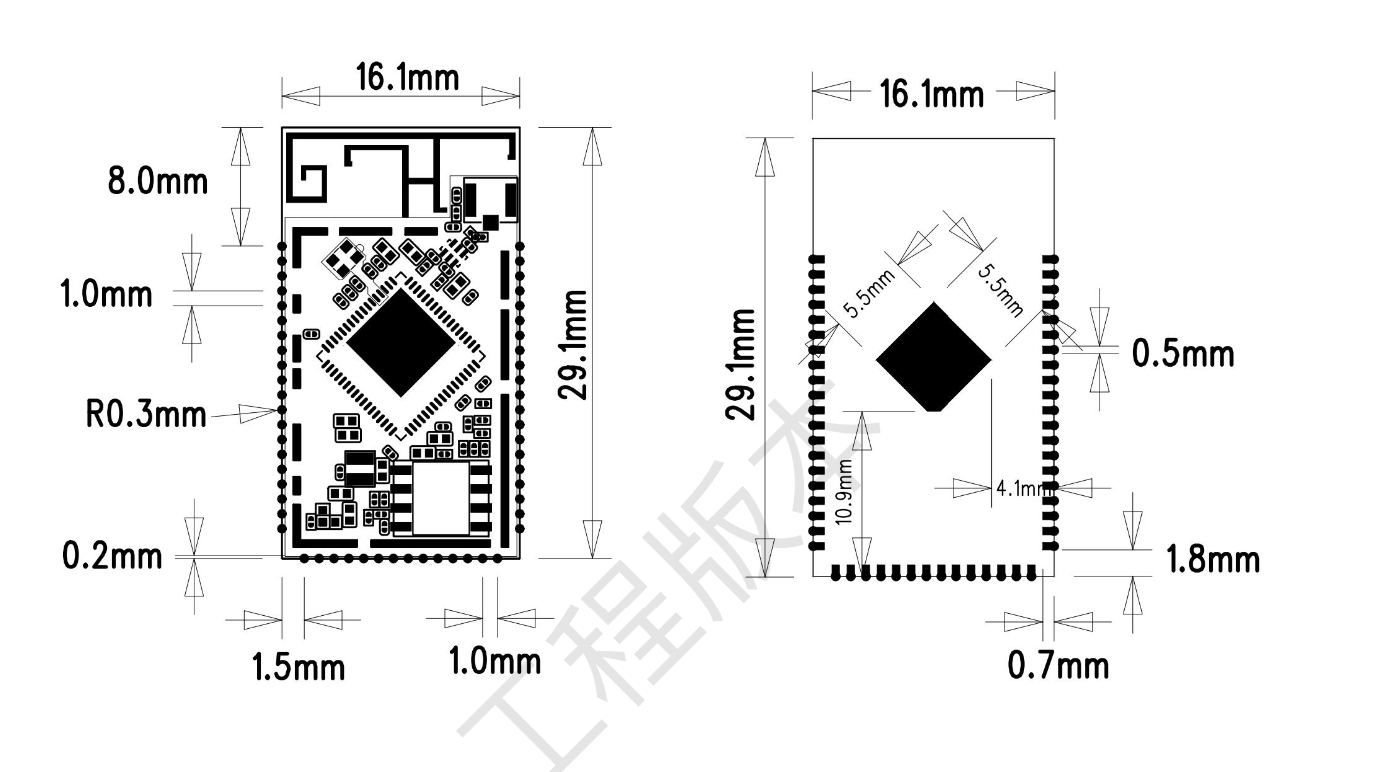

4.机械尺寸

PCB尺寸为16.1±0.3mm（L）×29.1±0.3mm（W）×0.8±0.1mm（H）。

8711 模组尺寸.png
